1概述
1.1 M680f系列中频（13.56M）卡插卡取电专用芯片
M680f系列中频卡单路主动读卡芯片采用高性能ASIC处理器，用户不必关心内部复杂控制方法，只需通过简单的外围电路就可以实现对符合ISO14443A中频卡的读取操作。该读卡芯片非常适合酒店插卡取电系统的开发领域。
1.2 产品型号及之间的区别
型号 接口 主要区别
M680f TTL电平输出
1.3功能特点
● 支持符合ISO14443A中频卡：
● 外围电路非常简单
● 高抗干扰性
● 无需接外部晶振,可减少外部器件数量
● 自带看门狗
● 基于模块的扩展功能很强可根据用户要求修改软件定制个性化功能

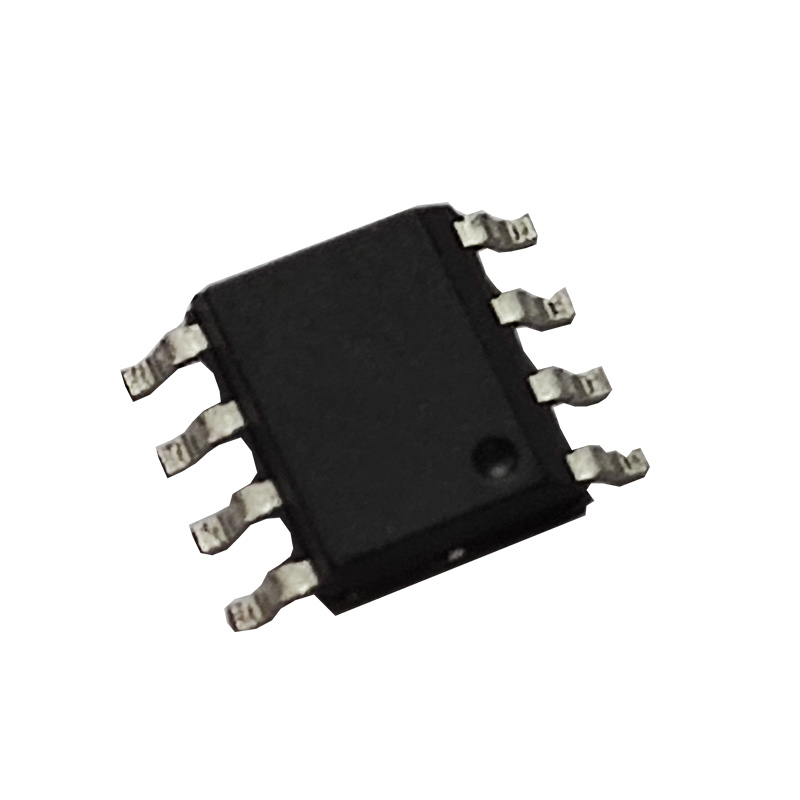

● 封装：SOP8，特别适合对空间要求严格的地方
● 配以专用的KF680f评估板，可实现用户应用快速开发，以达到短时间进入市场的目的
● 超低价格，特别酒店插卡取电类应用；
2 电气特性
典型工作电源： DC2.0V—5.5V
读卡电流： 约5—60mA
工作温度： -20~+85℃
上电稳定时间： 约2秒
读卡距离： 标准卡约20mm
不同天线尺寸，不同标签卡片，尺寸不同，以实际测试为准
