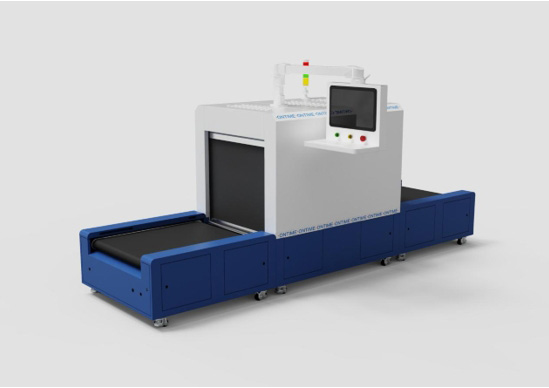

RFID隧道机物流出入库批量扫描机支持温度识别
隧道式检测机采用了先进的非接触射频识别技术，能够识别符合ISO/IEC 18000-6C EPC Global Class 1 Gen 2 v1.2协议的无源电子标签。这一设备是一个集机械结构、传输动力、射频识别、自动化控制及操作软件于一体的综合性系统。其标准配置包括入口输送段、隧道扫描段以及出口输送段，各部分通过航空插头的对插连接方式进行无缝衔接。

该检测机配备了一套可270度旋转的悬臂式工控屏，提供了灵活的摆放和调整选项，以适应不同的现场需求。工控屏下方设有启动、复位和急停三键，确保操作的便捷性和安全性。隧道顶部装备了三色警示信号灯，以增强现场的警示效果。隧道内部则采用了全覆盖布局，配备了四块高性能射频天线，确保了信号的全面覆盖。

在隧道的入口和出口处，安装了具有屏蔽射频信号功能的电动卷帘，当全部关闭时，可以有效控制仓内射频信号向外的辐射干扰，确保干扰范围不超过10厘米。

输送线设计为无极变速，支持正向和反向运转，每段输送线均配备了两组对射型感应红外传感器，用以精准判断货箱的位置和运动状态。此外，在隧道的入口和出口下方，各安装了一组对射型感应光栅，当电动卷帘下落时，能够及时防止意外情况的发生。

工控屏预装了装箱核验软件，与隧道内的PLC自动化控制程序紧密配合，助力用户实现快速且准确的装箱核验，提升了作业效率和准确性。


1.2 参数

产品型号 TGRD_RFID40RL
机械参数
前后段尺寸 长1000*宽970*高470mm
隧道段尺寸 长1300*宽970*高1300 mm
整机尺寸 长3320*宽970*高1300 mm
隧道内部尺寸 长1050*宽720*695 mm
输送带离地高度 415mm
输送带运转速度 50m/min
输送带运转方向 双向
输送带承载重量 80kg
信号屏蔽系统 电动升降屏蔽卷帘
电气参数
工作电压 220V（接地）
额定功率 最大功率1000W，正常工作状态100~300W
传感器 欧姆龙 光电传感器*6对；国产光栅传感器*2对
按钮 启动按钮、复位按钮、急停按钮(带急停装置)
报警灯 台邦三色带蜂鸣信号灯
控制系统 台达PLC（可编程逻辑控制器）
漏电保护 正泰空气开关20A 2P
对接方式 航空插头
射频参数
工作协议 ISO/IEC 18000-6C /EPC Global Class 1 Gen 2 v1.2
工作频率 860-940MHz
读写器 读写器模组
输出功率 5dBm ~ 30dBm (±1dB) 可调
灵敏度 -85dBm@10%BER
天线 9dBi定向天线*4个
射频信号屏蔽距离d d＜10cm
电子标签识别量级 400+pcs
温度识别 支持
最大关联效率 7箱/min；
工控参数
工控屏 15.6寸电容触摸屏；分辨率1920*1080
操作系统 Windows 11
预装程序 出库校验软件
工控配置 CPU Intel i5 4300；内存 4G；硬盘32G
键鼠 工业不锈钢一体键盘
悬臂装置 270°绕隧道外旋转；360°绕悬臂柱旋转
数据传输接口 2*LAN，3*USB 3.0
