RFID系统工作原理初学者指南
作者:金瑞铭科技
时间:2025-05-07 10:10:36
RFID是“无线射频识别”(Radio Frequency Identification)的缩写,意思是利用无线电波以非接触方式传输数据,从而识别物体、动物或人类。一个完整的RFID系统通常由RFID读写器、RFID标签和天线组成。RFID广泛应用于医疗保健、零售、酒店、制造等各类行业。它类似于条形码技术,但不受视线限制。
关键词: RFID

RFID是“无线射频识别”(Radio Frequency Identification)的缩写,意思是利用无线电波以非接触方式传输数据,从而识别物体、动物或人类。一个完整的RFID系统通常由RFID读写器、RFID标签和天线组成。RFID广泛应用于医疗保健、零售、酒店、制造等各类行业。它类似于条形码技术,但不受视线限制。


在本RFID初学者指南中,我们将为您解答关于RFID的常见问题,例如:RFID是什么、RFID技术的含义、RFID如何工作、RFID有哪些用途等。



RFID仓储货架识别方案是基于RFID技术,以RFID读写终端、RFID标签等为载体对仓库货架上的货物进行库存盘点,对货架上货物的数据进行自动化识别采集,保证货物在库内数据的准确性与实时性,及时掌握库存的真实数据,提高仓库管理的工作效率。



RFID技术介绍


RFID如何工作?

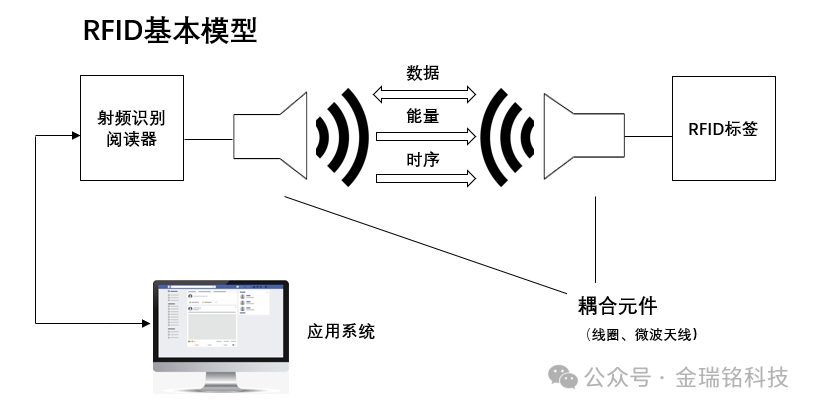

通过为物品贴上RFID标签,用户可以自动且唯一地识别和追踪库存与资产。RFID通过RFID天线发送无线电波信号给周围的RFID标签。RFID读写器会放大信号并调制数据信息,通过天线电缆将能量发射到连接的RFID天线上。


每个RFID标签中都包含唯一识别信息,因此即使两个物理上相同的物品也可以通过读取标签轻松区分。与传统自动识别技术相比,RFID的优势在于:无需视线即可读取,且可实现30米以上的读取距离。RFID技术最早可追溯至二战时期,用于识别敌我飞机。如今,RFID不断进步,系统部署成本也日益降低,使其变得更加经济高效。




RFID有哪些用途?


RFID的应用范围广泛,从库存管理到供应链管理,几乎涵盖各行各业,还可以针对特定需求做个性化应用,如IT资产追踪、布草管理、租赁物品追踪等。


相比其他系统,RFID的优势在于能快速、高效地唯一识别每一个物品。以下是一些典型应用场景:

  • 比赛计时

  • 供应链管理

  • 药品追踪

  • 库存管理

  • IT资产管理

  • 洗衣和纺织品追踪

  • 文件追踪

  • 可回收运输容器追踪

  • 活动与人员追踪

  • 出入口门禁


RFID频率类型


了解RFID技术时,必须注意一个关键点:RFID有三种主要频率类型,每种频率的读取距离和应用场景都不相同。在电磁频谱中,RFID使用的频段主要有三类:

  • 低频(LF RFID)

  • 高频(HF RFID)

  • 超高频(UHF RFID)


低频(Low Frequency, LF)RFID频段

  • 频率范围(常规):30 - 300 kHz

  • 主要频率范围:125 - 134 kHz

  • 读取距离:接触到约10厘米

  • 每个标签的平均成本:$0.75 - $5.00

  • 典型应用:动物追踪、门禁控制、汽车钥匙感应器、含有大量液体或金属的场景

  • 优点:在液体和金属环境下表现良好,具备全球标准

  • 缺点:读取距离极短、内存容量有限、数据传输速率低、生产成本较高

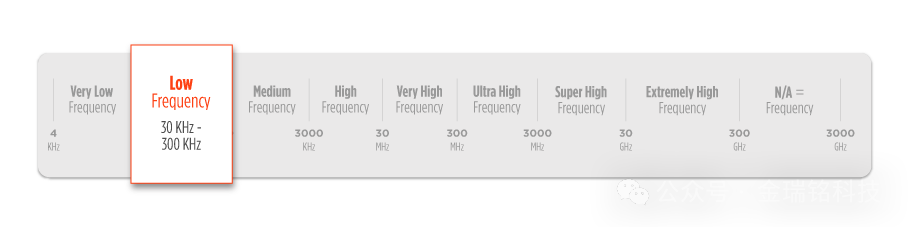

Low Frequency (LF) RFID Spectrum


高频(High Frequency, HF)RFID频段

  • 主要频率范围:13.56 MHz

  • 读取距离:近距离接触至30厘米

  • 每个标签的平均成本:$0.20 - $10.00

  • 典型应用:DVD自助机、图书馆图书、个人身份证、扑克牌/游戏筹码、NFC应用

  • 优点:支持NFC全球协议、可选内存容量较大、具备全球标准

  • 缺点:读取距离短、数据传输速率低

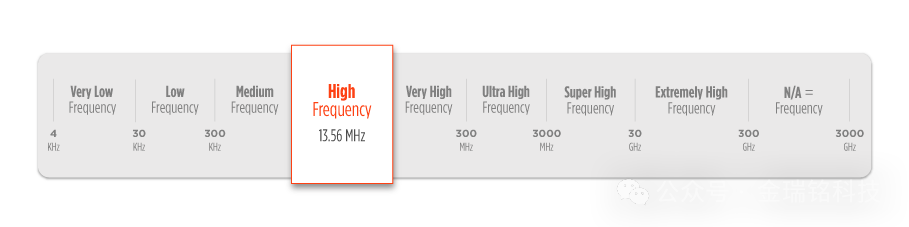

High Frequency (HF), RFID Spectrum


超高频(Ultra-High Frequency, UHF)RFID频段

  • 频率范围(常规):300 - 3000 MHz

  • 主要频率范围:433 MHz,860 - 960 MHz

  • 超高频RFID分为两种类型:主动式(Active RFID)和被动式(Passive RFID)

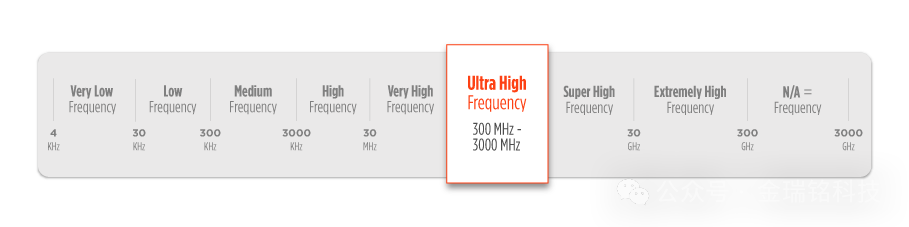

Ultra-High Frequency (UHF), RFID Spectrum


主动式RFID(Active RFID)介绍

  • 主要频率范围:433 MHz(也可使用2.45 GHz,属极高频范围)

  • 读取距离:30米 - 超过100米

  • 每个标签的平均成本:$15.00 - $50.00

  • 典型应用:车辆追踪、汽车制造、矿业、建筑工地、资产追踪、集装箱追踪、建筑工具管理

  • 优点:读取距离极远、基础设施成本较低(相较于被动式RFID)、内存容量大、数据传输速率高

  • 缺点:标签成本高、有电池限制运输、软件系统较复杂、易受金属和液体干扰、缺乏统一的全球标准


被动式RFID(Passive RFID)介绍

  • 主要频率范围:860 - 960 MHz

  • 读取距离:接触至约25米

  • 每个标签的平均成本:$0.08 - $20.00

  • 典型应用:制造业、医药追踪、自动收费、库存管理、比赛计时、资产追踪、供应链管理、IT资产管理、工具追踪、布草追踪、图书馆管理、门禁控制、用户体验优化

  • 优点:读取距离长、标签成本低、标签形状和尺寸多样、具备全球标准、数据传输速率高

  • 缺点:设备成本高、内存容量中等、易受金属和液体干扰


被动式RFID重点(Passive RFID Focus)被动式RFID的主要子频段虽然860 - 960 MHz 这一较宽的频率范围被公认为超高频(UHF)被动式RFID的“全球标准”,但由于其较晚普及,最终被进一步细分为两个主要子频段:

  • 865 - 868 MHz

  • 902 - 928 MHz

RFID标签和设备可根据制造商及其所在地区,选择在其中一个子频段工作,或者支持整个全球频段。
865 - 868 MHz —— ETSI 标准(欧洲)ETSI(欧洲电信标准协会) 是欧洲的管理机构,负责为多种通信通道(包括射频通信)制定和维护统一标准。根据ETSI规定,为了避免干扰其他无线通信形式,RFID设备和标签只能使用865 - 868 MHz这一较小的频率段。当购买支持欧洲标准的标签和设备时,这一标准常被标识为 ETSI 或 EU,表示“欧洲”。
902 - 928 MHz —— FCC 标准(北美)FCC(美国联邦通信委员会) 是美国的管理机构,负责为包括RFID在内的多种电磁通信形式制定统一标准。FCC规定:RFID标签和设备仅可在902 - 928 MHz的频段内运行,其余频段分配给其他通信用途。符合FCC认证或标有“北美频段(NA)”的RFID设备或标签,可以在整个北美地区使用。
其他射频使用情况由于ETSI与FCC是最早制定RFID频段标准的组织,许多国家要么选择采纳其中之一,要么制定了基于这两个频段子集的本地标准。例如:

  • 阿根廷:采用FCC标准频段902 – 928 MHz

  • 亚美尼亚:采用ETSI频段中的一个更小子段865.6 – 867.6 MHz

虽然我们通常以频率范围讨论区域标准,但各国还有更多细节管控,例如:

  • 最大辐射功率(ERP或EIRP)

  • 是否要求跳频(frequency hopping)

  • 是否必须申请许可才能使用RFID

部分国家对RFID的使用环境和方式要求更加严格。如需了解各国具体RFID使用规范,请参阅《如何遵守各地区RFID法规指南》。

RFID系统包含哪些组成部分?


虽然每个RFID系统在设备类型和复杂度上可能有所不同,但传统的(固定式)RFID系统至少包含以下四个基本组件:

  • 读写器(Reader)

  • 天线(Antenna)

  • 标签(Tag)

  • 连接线缆(Cables)

例外情况:如果系统采用的是移动式/手持式/USB型RFID读写器或其他集成式读写器,那么读写器、天线和线缆通常被集成在一个设备中。

一个最简单的RFID系统由一台内置天线的手持式RFID读写器RFID标签组成;而更复杂的系统则可能包含:

  • 多端口读写器

  • 天线切换器(参阅:天线多路复用器如何节省大量成本)

  • GPIO扩展盒

  • 辅助功能设备(如:报警灯)

  • 多个天线和连接线缆

  • RFID标签

  • 完整的软件系统


什么是RFID标签?

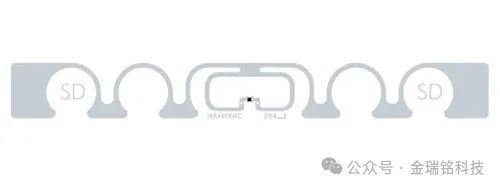

以Smartrac Belt RFID标签为例。RFID标签最基础的结构包括两个部分:

  • 天线:用于发送和接收信号

  • 芯片(又称集成电路 IC):用于存储标签ID及其他信息

RFID标签通常被贴附在物品上,借助RFID读写器和天线实现物品的自动识别和跟踪。RFID标签通过无线电波将芯片中的信息发送至读写器/天线组合。大多数RFID标签是无源的,即不带电池(除非标注为主动式(Active)或BAP标签)。这些无源标签通过读取器发出的射频信号获取能量。当标签接收到读写器发出的信号时,能量经过标签的内部天线传输至芯片,芯片被激活后将信息调制并发送回读写器。

RFID芯片包含的四个存储区:

  1. EPC区:可写入识别信息(如编码)

  2. TID区:存储标签出厂信息和唯一ID,不可更改

  3. 用户区(User):可存储附加数据

  4. 保留区(Reserved):用于特殊操作,如锁定标签、扩展EPC长度等

市场上已有数百种不同形状和尺寸的RFID标签,适配各种应用场景、材质表面及环境条件。

选择最合适的标签对于确保读写性能至关重要。

Smartrac Belt RFID Tag


RFID标签的类型


由于RFID应用种类繁多,相应地也存在各种各样的RFID标签及分类方式。其中一种常见的分类方法是**软标签(Inlay)与硬标签(Hard Tag)**的区分:

  • 软标签(Inlay)价格较低,通常在$0.09 - $1.75之间,具体取决于其功能特性。

  • 硬标签(Hard Tag)则更坚固、耐用,具有较强的抗候性,价格大约在$1.00 - $20.00之间。


标签的常见分类方式如下:

  • 外形类别(Form Factor):软标签(Inlay)、标签纸(Label)、卡片(Card)、胸卡(Badge)、硬标签(Hard Tag)

  • 频率类型(Frequency Type):低频(LF)、近场通信(NFC)、高频(HF)、超高频无源(UHF Passive:902–928 MHz、865–868 MHz 或 865–960 MHz)、BAP标签、主动标签(Active)

  • 环境适应性(Environmental Factors):防水、耐磨、耐高低温、耐化学腐蚀

  • 可定制性(Customizable):外形、尺寸、印刷内容、编码方式

  • 特定功能/应用(Specific Features/Applications):洗衣标签、带传感器标签、可嵌入式标签、可高温高压消毒标签(Autoclavable Tags)、车辆标签、大容量存储标签

  • 特定表面材料(Specific Surface Materials):金属表面专用标签、玻璃表面标签、适用于液体容器的标签


什么是RFID读写器?


RFID读写器是RFID系统的大脑,是系统运行不可或缺的核心组件。读写器(也称为询问器 Interrogator)是一种通过发射和接收无线电波,与RFID标签进行通信的设备。

根据移动性/灵活性,RFID读写器通常分为三种类型:

一、固定式读写器(Fixed RFID Readers)

固定读写器安装在一个固定的位置,如墙面、桌面、门禁通道等。大多数固定读写器具备外部天线接口,可连接1至8个天线。若配合多路复用器使用,有些读写器甚至可连接多达64个天线。
所需天线数量取决于应用所需的覆盖区域。例如:文件进出管理只需较小的读取区域,一个天线即可;而类似比赛终点识别这种需要广覆盖的场景,通常需要多个天线建立识别区域。

二、移动式读写器(Mobile RFID Readers)

移动读写器为手持设备,具有灵活性,可随时读取标签并与主机或智能终端通信。它们大多为无线设备,依靠电池供电,通过Wi-Fi或蓝牙进行数据传输。
移动读写器主要分为两类:

  • 带有内置计算机的移动终端(Mobile Computing Devices)

  • 通过蓝牙或辅助接口与手机/平板配合使用的手柄式读写器(Sleds)

三、USB读写器(USB Readers)

USB读写器是固定与移动之间的特殊类型。它虽然连接在电脑上,但无需插墙电源,因此比传统固定读写器更具灵活性。
USB读写器常用于桌面场景,特别适合对单个RFID标签的读取与写入。


集成式读写器(Integrated Readers)

这是固定或移动读写器中的一个子集。大多数移动读写器为集成式,固定读写器也有集成式和非集成式之分。集成式读写器内置天线,无需外接天线,通常外观美观,适用于室内、低流量标签的应用环境。


RFID读写器的分类方式:

最常见的分类方式是按移动性区分。此外,还可以根据以下维度区分:

  • 频率范围

    • 美国/FCC:902 – 928 MHz

    • 欧洲/ETSI:865 – 868 MHz

  • 移动性

    • 固定读写器、移动读写器、USB读写器

  • 连接方式

    • Wi-Fi、蓝牙、以太网LAN、串口、USB、辅助接口

  • 可用功能/拓展模块

    • HDMI、GPS、摄像头、GPIO、1D/2D条码识别、蜂窝通信等

  • 处理能力

    • 带本地处理功能 / 无本地处理功能

  • 供电方式

    • 电源适配器、PoE以太网供电、电池、车载供电、USB

  • 天线端口数量

    • 无外接端口、1口、2口、4口、8口、16口等


如何选择RFID读写器?


选择时建议参考以下几个关键问题:

  1. 您需要的读取距离是多少?

  2. 应用环境是否存在极端条件?例如高温、严寒、潮湿或冲击等?

  3. 是否需要将读写器接入网络

  4. 读写器将被安装在哪里?是固定位置,还是移动设备上(如车载)?

  5. 读写器是否需要具备移动性

  6. 预计会有多少个读取点/读取区域

  7. 一次需要读取多少个标签

  8. 标签通过读取区域的速度快慢如何?是缓慢移动的传送带还是快速移动的传送带?


什么是 RFID 天线?


以 Vulcan RFID UHF RFID 天线为例

RFID 天线是 RFID 系统中必不可少的组成部分,它的作用是将 RFID 读写器发出的信号转换为射频(RF)波,从而被 RFID 标签接收。无论是集成在读写器内部,还是作为外部组件,没有 RFID 天线,读写器都无法与标签正常通信。

与 RFID 读写器不同,RFID 天线被称为“哑设备”,主要有两个原因:一是它本身无法通电或存储电能,二是它没有任何计算能力。读写器将能量传输给天线后,天线生成一个射频场(RF field),并将信号发送到附近的标签。天线将能量以特定方向有效传播的能力被称为“增益”(Gain)。简单来说,增益越高,天线产生的射频场就越强、传输距离就越远。

RFID 天线最常见的分类方式是基于其发射射频波的方式,即“极化方式”(Polarity)。线极化(Linear Polarization)天线以水平或垂直平面传播射频波;而圆极化(Circular Polarization)天线则以旋转的方式在水平和垂直平面之间传播射频波。


线极化天线(Linearly-Polarized Antennas)

线极化 RFID 天线在水平或垂直的平面上发射射频波。如果射频场为水平面,则称为水平线极化,垂直面则为垂直线极化。

使用线极化天线时,极化方向对读取距离有显著影响。为了最大化读取距离,天线的极化方向需与 RFID 标签的极化方向匹配。例如,如果天线为垂直线极化,而标签的天线为水平放置,读取距离会大幅减少。标签的极化方向通常可以通过观察其天线的放置方向判断 —— 通常标签较长的一边表示其极化方向。线极化天线的极化方向可通过测试确定,也有部分产品会标注极化方向。

不过,在购买设备时无需太过关注水平或垂直极化,因为在安装时可以通过旋转天线或标签来匹配方向。


圆极化天线(Circularly-Polarized Antennas)

圆极化天线会连续在水平与垂直方向之间切换其射频波方向,从而提升对 RFID 标签朝向的兼容性。这种灵活性意味着标签可以以不同朝向被可靠读取。但由于能量被分配在两个方向上,相同增益下,圆极化天线的读取距离会短于线极化天线。


RFID 天线的分类方式

与大多数 RFID 设备类似,天线也可以按多种维度分类,用于选择适合具体应用的产品。最常见的分类方式包括极化方式(圆极化或线极化)与环境适应性(室内或室外)。

  • 频率范围:美国/FCC 902–928 MHz,欧洲/ETSI 865–868 MHz,全球通用 860–960 MHz

  • 极化方式:圆极化、线极化

  • 适用环境:室内(IP防护等级),室外(IP防护等级)

  • 读取距离:近距离(近场),远距离(远场)

  • 安装方式:货架型、地面型、面板型、门禁型
