射频识别(RFID)系统的组件
作者:来源网络(侵权删)
时间:2025-09-08 14:30:01
在 RFID 技术的学习与应用中,“RFID 技术”“RFID 标签” 与 “RFID 系统” 常被混淆。三者实则为层级递进的关系:技术是底层原理,标签是数据载体,系统是落地解决方案。只有明确这一逻辑,才能把握各组件的核心价值。
关键词: RFID

在 RFID 技术的学习与应用中,“RFID 技术”“RFID 标签” 与 “RFID 系统” 常被混淆。三者实则为层级递进的关系:技术是底层原理,标签是数据载体,系统是落地解决方案。只有明确这一逻辑,才能把握各组件的核心价值。


01


   概念厘清

技术、标签与系统的核心差异

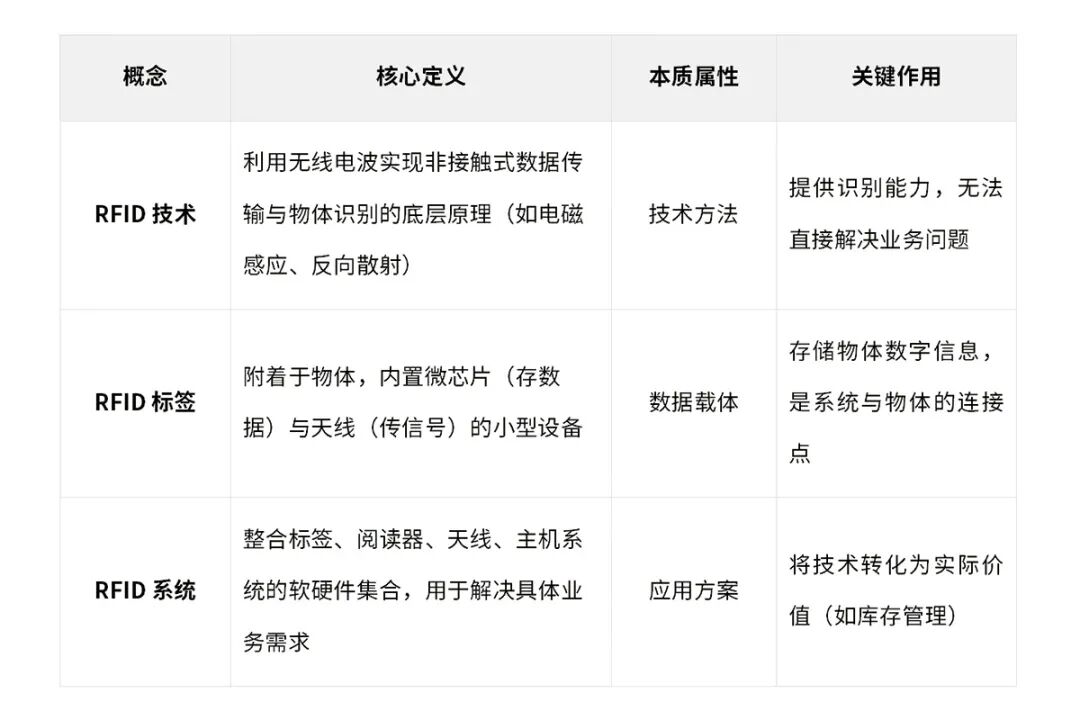

三者的定位与作用截然不同,具体可通过以下框架区分:


简言之,RFID系统是技术与标签的“落地载体”。例如零售库存盘点,需通过标签存商品信息、阅读器读数据、主机系统处理信息的协同才能实现,单一组件无法完成任务。


02

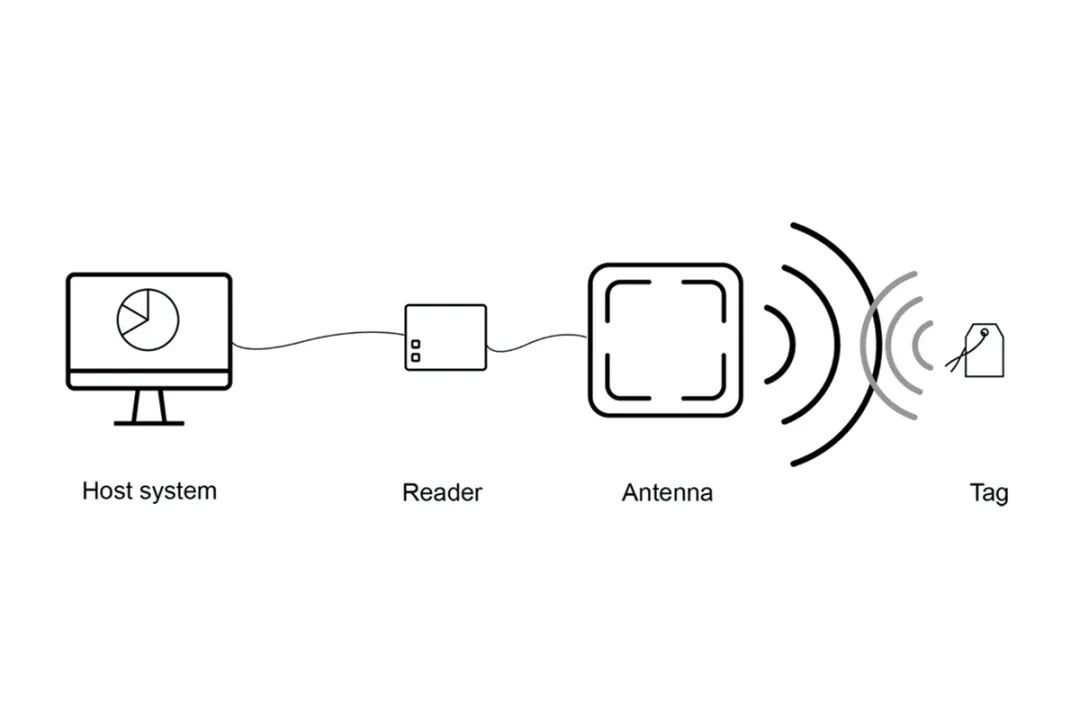

   RFID系统的四大核心组件

功能与特性详解



1

阅读器:数据交互的核心枢纽


阅读器是连接标签与主机系统的桥梁,承担“能量供给+数据解码+双向通信”三大核心功能,是系统运行的“动力源”。


核心功能


激活标签:生成特定频率的电磁波(如高频13.56MHz、超高频860-960MHz),为无源标签供电;向有源标签发送唤醒指令。


数据处理:接收标签回传的微弱信号,过滤干扰后解码为有效数据(如商品ID、批次)。


通信联动:通过USB、以太网、Wi-Fi等接口,将数据上传至主机系统,同时接收主机的控制指令(如改写标签数据)。


内部结构与类型


核心模块:由射频(RF)模块(生成信号)、微处理器(控制解码)、通信接口(连接主机)组成。


常见类型:

手持阅读器:体积小巧(如手机大小),适合移动作业(如货架盘点),读取距离1-5米;

固定阅读器:安装于固定位置(如传送带旁),24小时连续工作,读取距离5-30米;

工业级阅读器:防尘防水(IP65及以上),耐受极端环境,适用于工厂、港口。


2

天线:信号传输的关键通道


天线是能量与信号的“中转站”,负责将阅读器的能量传递给标签,同时将标签信号反馈给阅读器,其性能直接影响识别距离与稳定性。


核心功能


能量定向传输:聚焦射频能量,减少损耗,形成稳定电磁场(无源标签需处于场内激活);


微弱信号接收:捕捉标签回传的微瓦级信号,过滤环境干扰(如金属反射、无线杂波)。


分类与适配场景


按安装方式:

内置天线:集成于阅读器(如门禁读卡器),适合近距离(0.1-1米)识别;

外置天线:通过电缆连接阅读器,可灵活安装(如仓库天花板),适合远距离(5-30米)覆盖。


按信号特性:

环形天线:磁场均匀,适合低频/高频场景(如门禁卡);

偶极子天线:覆盖范围广,适合超高频场景(如仓库货物);

平板天线:定向性强,适合精准识别(如传送带)。


关键参数


增益(dBi):增益越高,传输距离越远,但覆盖角度越窄;


极化方式:线极化需与标签方向一致,圆极化无需对齐,适配不同摆放场景。


3

RFID 标签:物体的数字身份凭证


标签是系统与物体的直接连接点,核心结构为“微芯片+天线”(二者独立于阅读器组件),需附着于被跟踪物体。


核心结构与功能


微芯片:体积仅几平方毫米,含三类内存:

ROM:存储全球唯一UID(不可修改,如“身份证号”);

EEPROM:存储可改写业务数据(如商品名称、有效期),容量64-4096字节;

RAM:临时存储交互数据,断电丢失。


天线:采用铜箔或导电油墨制成,匹配工作频率,负责信号收发。


封装形式与能量类型


封装形式:

吊牌标签:纸质/塑料,适用于零售商品;

卡片标签:PVC材质,如门禁卡、地铁卡;

抗金属标签:内置吸波材料,贴附金属表面(如机械零件);

柔性标签:可弯曲,适配曲面物体(如轮胎)。


能量类型:

无源标签:无电池,依赖阅读器供电,成本低(几分至几元)、寿命长,占市场80%以上;

有源标签:内置锂电池,主动传信号,距离远(10-100米)、成本高(几十至几百元),适用于高价值资产。


4

主机系统:决策与管理的中枢


主机系统是RFID系统的“大脑”,通过“硬件+软件”架构,将原始数据转化为业务信息,实现系统管控与业务联动。


系统架构


硬件层:

本地设备:计算机、服务器,适用于小型系统(如单门店);

云平台:基于公有云/私有云,适用于跨区域系统(如连锁物流),支持多终端访问。


软件层:

数据采集软件:过滤无效信号,确保数据准确;

中间件:统一不同阅读器的数据格式,实现设备集中管理;

业务管理软件:适配具体需求(如库存预警、路径追溯),并与ERP、WMS等系统对接。


核心功能


实时监控:可视化展示标签状态(如商品位置、库存数量);


数据分析:统计库存周转率、资产使用率等,支撑决策;


业务联动:自动触发补货、预警等指令,减少人工干预。


03


  组件协同逻辑

从识别到决策的闭环



以“仓库货物入库”为例,四大组件的协同流程如下:

1

能量激活

固定阅读器通过外置天线发射电磁场,托盘上的无源标签进入磁场后激活;


2

数据回传

标签将商品ID、数量等数据回传至天线,再传输给阅读器;


3

数据处理

阅读器解码数据,通过以太网上传至主机系统中间件;

4

业务反馈

中间件转换数据格式后传递给WMS系统,系统自动更新库存,若库存超限则发送“暂停入库”提示。


04


    总结

组件适配决定系统价值



RFID系统的竞争力并非取决于单一组件的性能,而是组件与业务需求的匹配度:


零售盘点:适配“手持阅读器+内置天线+无源吊牌+本地主机”;


集装箱跟踪:适配“固定阅读器+高增益天线+有源标签+云平台”。


这种按需适配的灵活性,让RFID系统广泛应用于零售、物流、医疗等领域,成为连接物理与数字世界的关键基础设施,持续为企业降本增效。
