在智能工厂的晨光中，一位工程师手持终端走过货架，上千个零件的信息在几秒内自动录入系统；而在一墙之隔的数据中心，同样的技术正悄然追踪着每一台服务器的实时位置与生命周期。

射频识别（RFID）技术已经远远超越了“超市防盗”或“门禁卡”的单一印象，它正在成为连接物理世界与数字世界的 “泛在感知神经” 。当物联网需要为万亿级别的物品赋予数字身份时，RFID以其非接触、可批量读取和环境适应性强的特点，构筑了从芯片物理层到企业应用层的完整技术闭环。

深入理解RFID，不仅是掌握一种通信协议，更是学习如何在能量、成本、环境与可靠性之间取得精妙平衡的系统工程艺术。

01 技术体系：能量与信息的双向耦合

RFID系统的本质，是通过无线电波实现能量无线传输与数据双向通信的耦合。其核心技术路径根据频段和供电方式形成两大分支。

核心通信机制

低频/高频：电磁感应耦合

低频（LF， 125-134 kHz）和高频（HF， 13.56 MHz）RFID系统的工作原理基于电磁感应，类似于变压器。读写器天线产生交变磁场，进入磁场的标签天线通过电磁耦合获取能量并激活芯片。数据通过负载调制技术回传：标签通过改变自身天线电路的负载，从而微弱地影响读写器端的磁场，读写器检测这种变化来解码信息。这种方式通信稳定、穿透性好，但作用距离短，通常为厘米级。

超高频/微波：电磁反向散射耦合

超高频（UHF， 860-960 MHz）RFID是物流、零售业的主力。其原理是电磁波反向散射。读写器发射射频能量“照亮”标签，标签天线接收能量后，芯片通过周期性改变天线阻抗，调制并反射部分电磁波。读写器接收并解调这些反射信号来获取数据。这种方式可实现数米至十余米的远距离通信，并能进行高速的多标签批量读取。

02 系统架构：三层生态的技术闭环

一个完整的RFID系统是标签、读写器、中间件与数据管理系统的精密协作。

1. 感知层：标签的能量哲学
标签根据能量获取方式分为三类，其选型直接决定了系统的能力边界。

· 无源标签：完全依赖读写器发射的电磁场供能，无需电池。其优点是成本极低、寿命极长、体积小巧，是商品零售、物流包裹等海量场景的绝对主力。缺点是读取距离和可靠性受环境影响大。
· 有源标签：内置电池主动发射信号。其读取距离极远（可达百米级），可靠性高，并可集成传感器。但成本高、体积大、电池寿命有限，常用于高价值资产追踪或实时定位系统。
· 半有源标签：折中方案，电池仅用于维持芯片工作或驱动传感器，与读写器的通信仍采用反向散射原理。它在读取距离、可靠性和成本之间取得了平衡，适用于需要中等距离和环境监测的场景。

2. 接入层：读写器的智能调度
读写器是系统的“大脑”。它不仅要发射能量激活标签，更要处理复杂的信号与环境挑战。

· 核心挑战：从环境噪声中捕获并解码标签反射回来的、极其微弱的信号。
· 关键技术——防碰撞算法：当数百个标签同时进入射频场，为防止信号冲突，读写器必须采用高效的防碰撞算法（如ALOHA算法、二进制树搜索算法）来协调标签的响应时序，实现毫秒级的批量读取。例如，遵循ISO/IEC 15693协议的HF读写器，以及遵循ISO18000-6C（EPC G2）的UHF读写器模块，都内置了此类算法。

3. 平台层：中间件的数据枢纽
中间件是承上启下的“神经中枢”，负责将原始的射频数据转化为可靠、可用的业务信息。它完成数据过滤（剔除无效读取）、事件处理（如进出库判断）和协议转换，与企业现有的ERP、WMS等系统无缝集成。

03 实战设计：从芯片选型到产线贴装

硬件选型与天线设计

· 芯片选型：芯片世代（如Impinj M730/M830）直接影响读取性能、内存大小和编码灵活性，需根据应用需求选择。
· 天线匹配：天线的极化方式（如UHF常用圆极化天线以降低标签方向影响）和与读写器/标签芯片的阻抗匹配，是决定能量传输效率和读取距离的关键。天线的设计必须考虑标签的附着材料，金属或液体环境会严重干扰性能。

生产工艺全流程
一张RFID标签的诞生是精密制造的过程：

1. 芯片与天线选型：根据应用场景（距离、环境、成本）确定方案。
2. 绑定：通过Flip Chip或COB工艺，将微米级的芯片精确绑定到天线基板上，形成核心Inlay。
3. 复合与模切：将Inlay与面材（纸质、合成材料等）复合，并模切成最终尺寸。
4. 编码与测试：将唯一的EPC等数据写入芯片，并进行读取距离、性能一致性等严格测试。

部署中的“魔鬼细节”
实验室的成功不等于现场的可靠。工程师必须直面以下挑战：

· 金属环境：金属会反射或吸收射频信号。必须选用带介电垫片的专用抗金属标签，或将标签安装在经过设计的“净空区”。
· 空间与耐用性：对于服务器、笔记本电脑等IT资产，需使用超薄、曲面兼容的标签。标签粘合剂必须能耐受长期使用、清洁与温度循环。
· 编码策略：集中式编码（如用RFID打印机）比现场编码更可靠、高效。必须建立清晰的EPC编码规则，并与后台IT资产管理（ITAM）系统联动，使每个物理标签都成为资产数字孪生的可靠锚点。

04 合规与防护：上市前的必修课

EMC与ESD防护
RFID读写器作为射频发射设备，必须满足严格的电磁兼容性（EMC）要求，以避免干扰其他设备或自身被干扰。这需要在电路设计阶段就考虑电源滤波、屏蔽和良好的PCB布局。
静电放电（ESD）是损坏敏感射频前端的主要威胁，在接口和天线端口必须设计TVS管等防护电路。

强制性认证
产品进入目标市场前，必须完成相应的无线电设备认证。例如：

· 北美市场：需要申请FCC ID（美国） 和 ISED IC ID（加拿大）。认证流程包括射频参数、EMC测试，并强制要求提供本地代理信息。
· 其他地区：欧盟的CE-RED、中国的SRRC等认证同样不可或缺。
 认证不仅是法律红线，也常是电商平台（如亚马逊）上架销售的前提。

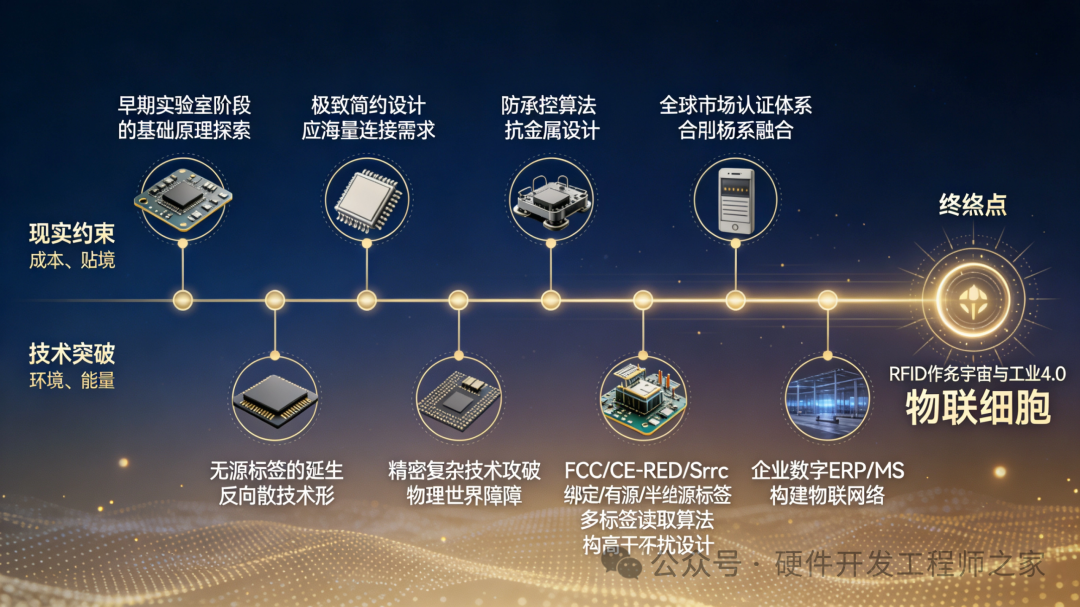

RFID技术的演进，是一部关于如何在现实世界的约束下（成本、环境、能量）实现最大程度信息自由的工程史。

它用极致的简约（无源标签）应对海量连接的需求，用精密的复杂（防碰撞算法、抗金属设计）攻克物理世界的障碍。对于工程师而言，真正的挑战从来不是让RFID在理想实验室中工作，而是如何让它在你那布满金属机柜、信号复杂、空间受限的真实场景中稳定、可靠、大规模地运行。

从绑定机里毫秒间的芯片贴装，到全球不同市场的认证迷宫，再到与企业数字系统的深度融合，RFID的价值链远不止于阅读距离这个数字。它正静默而坚定地将我们周围的万千物理实体，逐一映射为可管理、可交互、可洞察的数字存在，悄然构建着元宇宙与工业4.0最基础的“物联细胞”。
