产品介绍
一、产品名称:桌面式视觉结算台
二、产品编号:VZ-503

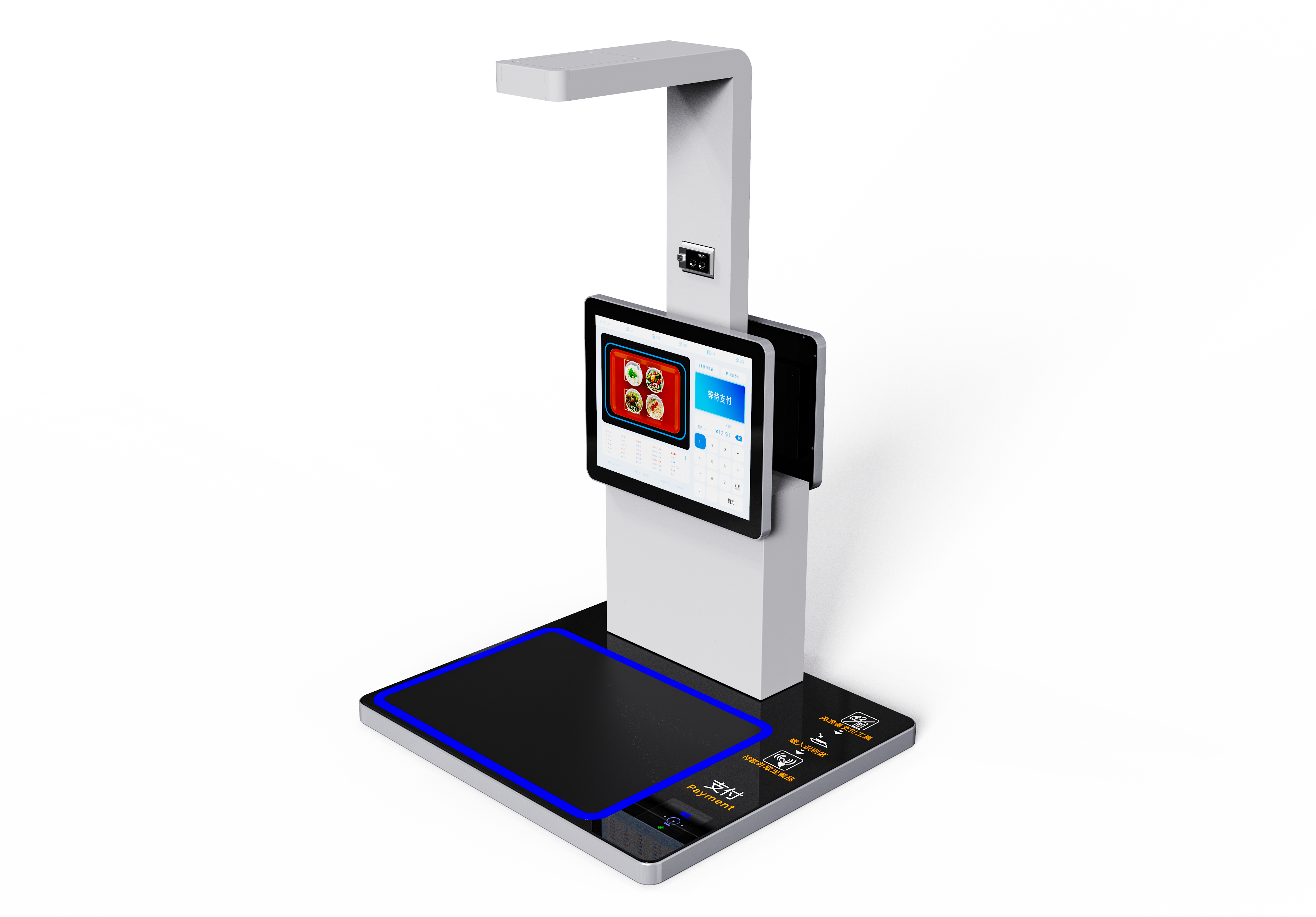

三、产品图片:
四、产品参数:
1. 电容触摸显示器(操作屏)
12寸电容屏显示器,支持触摸;分辨率 1024*768;
比例:4:3;亮度100cd/㎡;对比度1000:1;响应时间:12ms;视角160;VGA接口;DC12V;
2. 客户信息显示屏
15寸显示屏,屏幕分辨率1024*768,VGA接口;
可支持集成带人脸摄像头。
3. 工业商务主机
CPU:Intel core 处理器;硬盘:SSD 250G;内存:8G;支持DDR4系统内存最大支持64GB;支持HDMI+VGA显示输出;支持独立双显示;2个SATAⅡ;6个USB;1个串口;
☆4. 工业相机
有效像素1600×1200(200万);像元尺寸2.2μm x 2.2μm,光谱响应范围为 400nm~1030nm;信噪比38.1 dB;高速(HS)和全速(FS)模式兼容;自动检测和切换;硬件即底层软件支持曝光时间、色差、亮度、对比度饱和度等。灵敏度:1.1V/lux-sec550nm。
镜头中心点至桌面距离:842毫米,±5毫米;
☆5. 可调LED补光灯。输入电压:12V;最大输出功率:6-10W;支持餐盘识别时自动补光,无餐盘识别时关闭光源,有效节能延长寿命。 提供生产厂家可证明LED灯可调节的专利证书。
☆6. LED控制器,MODBUS-RTU调光板 485接口串口调光 频率设置1hz-62.5Khz。;
☆7. 结算台:台式
单通道设计:结算台同时支持两排队伍结算,提升效率,有效利用空间;
整体尺寸:600mm×520mm×960mm;
台面材质:钢化玻璃台面、包边铝合金型材、冷轧钢材质;
结算台按识别区、结算区有效提示,识别区化学磨砂处理,防滑防反光。
颜色:白色。
整机重量:<=30kg
电源:220V
环境温度:-20℃~60℃
☆☆8.兼容性 :支持一卡通系统接入
数据传输方式:TCP/IP,WIFI,4G,无必需实时联网,断网条件仍能识别结算;
支付方式:人脸识或者菜品识别别,一卡通,支付宝,微信,银联、美团支付等多种支付方式;
结算耗时:<=1S;
☆9.采用基于计算机视觉的自动识别技术,识别餐具形状或者菜品信息进行价格统计,无需在餐具中植入电子芯片,菜品或餐盘识别识别准确率99.9%;识别时间≤1s;
☆10. 整机符合以下测试标准:
GB 4943.1-2011 信息技术设备 安全 第 1 部分,提供生产厂家检测报告扫描件; ☆11.视觉结算系统软件通过信息处理产品标准符合性检测中心(CTC)测试,符合以下标准:国家标准GB/T 25000.51-2016《系统与软件工程 系统与软件质量要求和评价(SQuaRE) 第51部分:就绪可用软件产品(RUSP)的质量要求和测试细则》,提供生产厂家检测报告扫描件 ;
☆12.智能视觉结算设备产品具备省级及以上高新技术产品证书,提供生产厂家的视觉结算设备的高新技术产品证书扫描件。
五、产品功能
视觉结算系统,是一款依托图像识别技术用于团膳领域实现智能结算的创新型设备,能够根据餐具的大小、形状、颜色和菜品等特性快速智能识别 “结算区”中的餐具、产品图像并智能精准结算,并连接一卡通等第三方支付系统,让就餐者快速完成支付,减少排队时间。
六、安装使用条件
条件一:餐具颜色识别设备不能靠近窗户,形状识别无此要求;
条件二:需要三孔接地插座一个,网络选配;
条件三:餐具颜色识别支持白、绿、粉、橙四种,餐具不能与托盘同色,托盘不能为白色;
条件四:避免有射灯直射识别区。
安装示意图:
七、系统架构(人脸盒子、win server、消费机可不用)
