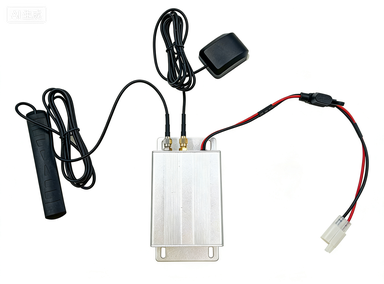

产品简介
本产品利用GPS/北斗定位信号实现对车辆的实时监控，也可为防盗防抢提供准确位置信息，帮助车主实现对车辆的定位、监控和状态报警。本车辆定位终端可以安装到车辆内部，具有尺寸小、安全性高、信号优良、隐蔽性好和性价比高等特点。
功能特点
1. 全金属外壳耐震动耐撞击，适合建筑施工、工业生产等环境恶劣的应用领域。
2. 高架桥下等GPS/北斗弱信号区域也可实现定位。
3. 采用高精度GPS/北斗定位模块和外置天线，定位准确迅速，定位偏差不超过5米。
4. 时间、位置、速度、方向、状态等信息定时实时上报，具有盲区补报和静止缓报等功能。
5. 可选配内置电池实现车辆熄火状态下的定位和报警。
6. 可扩展各类I/O输入输出报警接口，可接入油量传感器和断油断电装置。
7. 可扩展上报车辆震动、碰撞等状态异常报警。
8. 可短信修改内部配置和上报方式。
GPS/北斗性能
1. 支持北斗三代
2. 启动时间:冷启动40秒、热启动3秒
3. 定位精度:1-5米
4. 速度精度: 0.3米/秒
数据传输方式
1. 全网通4G版本，支持移动/联通/电信等运营商
整机主要技术参数
1. 整机尺寸：92mm*69mm*23mm
2. 工作电压: 9V～48V（汽车、摩托车用）
3. 最大工作电流（发送数据时）: < 800mA（12V）
4. 普通模式工作电流: <10mA（12V）
5. 工作温度: -20 ℃ ～ +70 ℃
6. 工作湿度: 20 ～ 95%
设备使用说明
终端外接口定义
终端设备外接线定义如下：

1. 电源线（红色）：外部电源输入，电压9-48V，最高可支持58V。
2. 地线（黑色）： 地线。
3. ACC(黄色，选配)：为ACC信号线，可接车辆点火线实现车辆启动检测。
指示灯状态
指示灯 颜色 状态类型 闪烁方式 含义
系统状态指示灯 绿色 系统状态 1秒慢闪1次 开机初始状态
1秒快闪1次 内部电池电量不足
常亮 正常工作
无线网络指示灯 红色 无线网络状态 灭灯 搜索基站准备
常亮 正常工作
终端安装
1. 安装SIM卡
关机时打开侧边盖板插入SIM卡。
2. 安装主机
 避免与发射源放在一起，比如倒车雷达或其它车载通讯设备等。
 避开高温、高湿的环境。
 使用捆扎带或双面胶贴固定以确保行驶过程中不会脱落
 如需实现震动或碰撞检测，请确保主机安装位置固定。
 定位天线安装时务必保证正面朝上，且不处于金属物完全遮挡或屏蔽场合。
3. 电源连接
 本设备标准供电为9V-48V（汽车、摩托车用），最高可支持58V。
 电源连接线的一端由两芯线接入GPS/北斗定位终端设备的电源接口，两芯线分别是电源正极（红色）、电源地（黑色）。
 配套连接线的正极（红色）可接在车辆主电源正极上，也可接在车辆点火开关线，建议接车辆点火开关线。
 配套连接线的负极（黑线或黄线）可接在车辆主电源负极端或接地。
 可选配ACC线并接入接车辆点火开关线。
 请确保接线可靠，否则终端将不能正常工作，安装完毕请确认接线正确后再接通电源。
 点烟器版本设备直接插入车辆点烟器口即可工作。

注意事项
1. 当车辆处于隧道或建筑物内，将会影响甚至丢失GPS/北斗信号。
2. 使用设备时请注意防水，设备进水可能会损坏，请注意放置在不易进水且散热良好的地方。
3. 不要在带电的情况下插拔各部分连接线，以免造成设备损坏。
4. 长期不用此产品时，请放置在干燥通风处。
5. 更换SIM卡时请确保切断电源。
简单故障分析
1. 不上线：SIM卡是否欠费停机。
2. 定位不上：是否在室内或磁铁屏蔽等场所。
3. 指示灯不亮：电源供电不正常。
