紧凑型高频读写器 | IP67 防护 | 13.56MHz | RS485 单总线工业采集

一、方案概述

本方案采用 VI-IR40-HF 小型高频工业读写器，设备工作频率 13.56MHz，全面兼容 ISO 15693/14443A 高频标签，整机 IP67 防护，体积小巧仅40×40×45mm，支持 RS485 通讯与 VUP 协议，可直接对接工控设备。设备具备优良 ESD 防静电性能，宽温稳定运行，适配生产流水线、食品自动化产线、分拣设备、汽车零部件组装、机床刀具管理等工位近距离标签识别场景，实现工装、工件、刀具高频标签自动采集。

二、核心功能定位

1.IP67 工业防护，可长期在粉尘、潮湿工业产线稳定使用；

2.兼容 ISO 15693、ISO 14443A 全系列 13.56MHz 高频电子标签；

3.ZC100 专用 NFC 射频芯片，读卡距离 0~60mm，适配近距离工位识别；

4.仅 RS485 通讯接口，配套 VUP 专用协议，串口 9600~115200bps 可调；

5.DC24V 标准工业电压供电，整机最大功耗仅 2W，长期运行省电；

6.橙色 LED 状态指示灯，直观反馈设备读卡、运行状态；

7.串口在线固件升级，配套 C/C#/Java 完整开发包；

8.强静电防护：空气放电 ±8KV，接触放电 ±6KV，复杂电磁车间抗干扰；

9.超小型结构，狭小设备、工装夹具内部可嵌入式安装。

三、系统工作原理

VI-IR40-HF 上电后发射 13.56MHz 射频信号，读取工位范围内 HF 标签信息，数据通过 M12 线束 RS485 总线，依托 VUP 协议上传 PLC 或上位机；橙色 LED 灯同步闪烁提示读卡动作，设备自带高等级 ESD 防护，避免静电损坏，完成刀具、零部件、流水线工件自动识别采集。

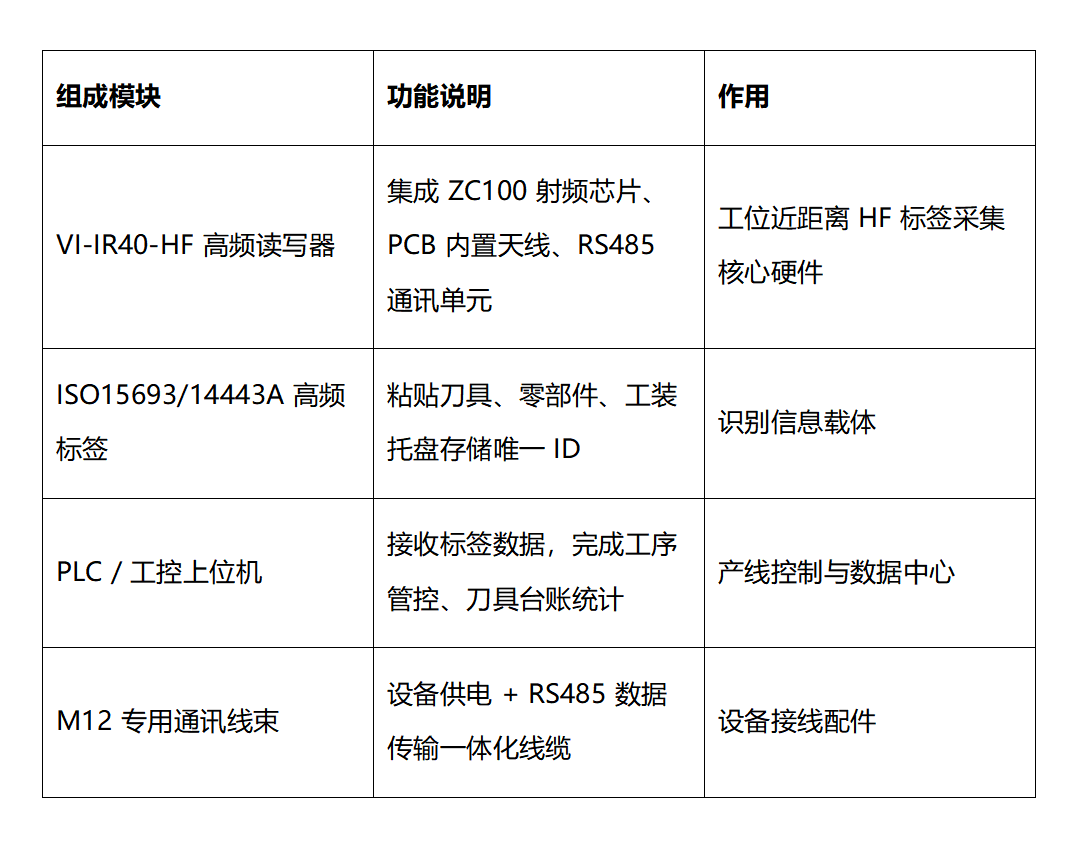

四、系统组成

五、硬件规格参数

六、设备结构与指示说明

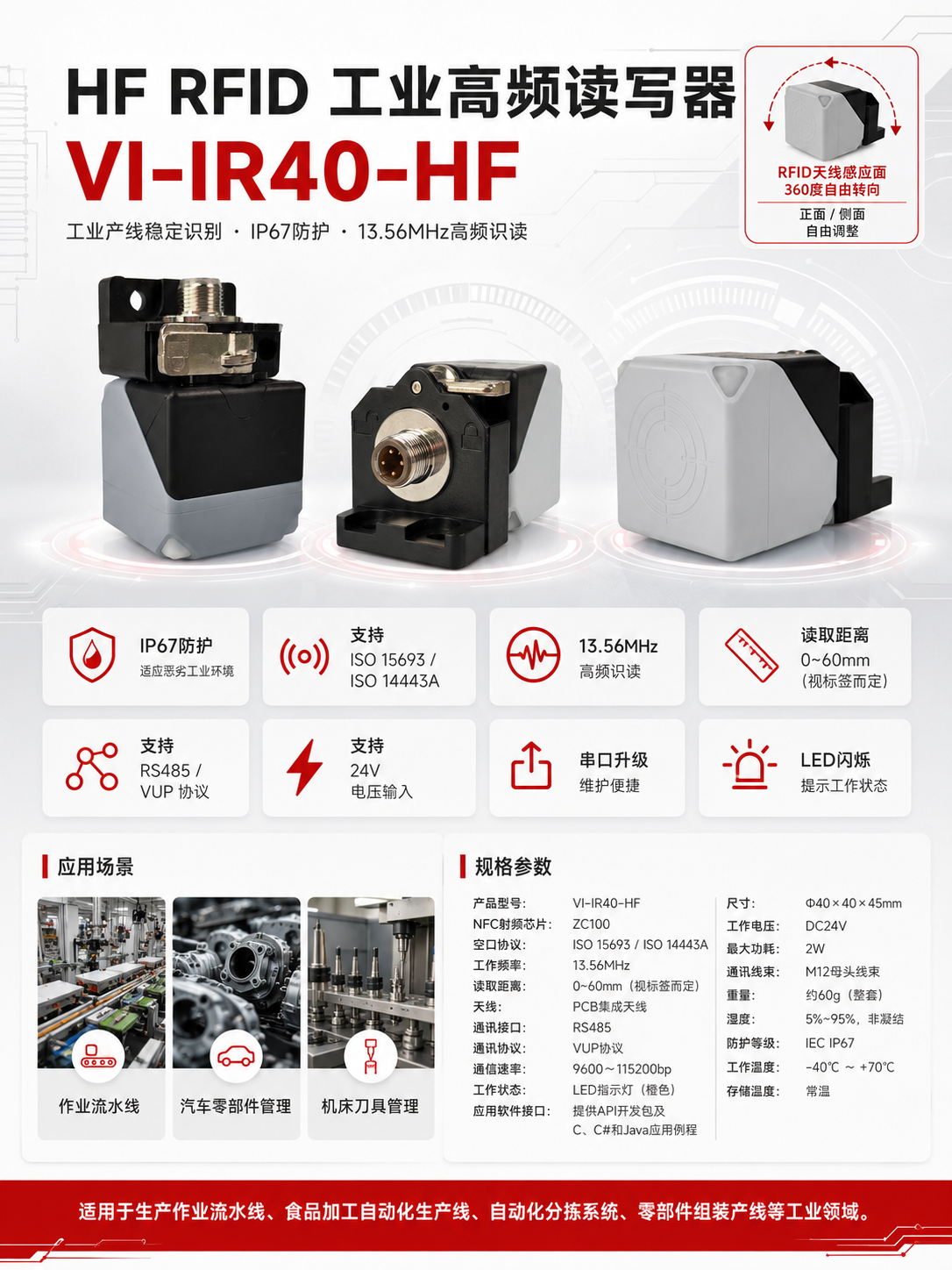

1.外形：紧凑结构，尺寸40×40×45mm，整机重量仅 60g，安装占用空间极小；

2.接线：一体式 M12 母头线束，同步传输 DC24V 电源与 RS485 数据；

3.状态：橙色 LED 指示灯，设备读卡时灯光闪烁，便于现场快速判断工作状态；

4.防护：IEC 标准 IP67 防尘防水，适配车间油污、潮湿工况；

5.防静电：空气放电 ±8KV、接触放电 ±6KV，冲压、焊接高静电产线稳定工作。

七、软件适配环境

1.原生支持万全 VUP 通讯协议，串口速率 9600~115200bps 自由配置；

2.支持串口在线固件升级，批量设备运维便捷；

3.配套完整 API 开发包，提供 C、C#、Java 三种语言开发例程，二次开发门槛低；

4.兼容市面全部符合 ISO15693/14443A 标准高频无源标签。

八、典型应用场景

1.各类自动化生产作业流水线工件识别

2.食品加工自动化生产线物料清点管控

3.自动化分拣系统小件 HF 标签识别

4.汽车零部件组装工位工序追溯

5.机床刀具、工装夹具出入库管理

九、部署流程建议

1.工位勘测，确认狭小安装空间，预留 M12 线束走线位置；

2.固定 VI-IR40-HF 读写器，保证识别面正对标签通行区域；

3.接入 M12 母头线束，连接 DC24V 工业电源与 RS485 总线；

4.上位 / PLC 配置 VUP 协议、对应串口波特率；

5.工件标签实测，确认 0~60mm 识别距离稳定；

6.联调产线自动化程序，正式投入流水线使用。

十、方案优势

7.超小型外观，40×40×45mm，可嵌入设备内部、狭小工装工位；

8.IP67 防尘防水，-40℃~+70℃宽温，全天候车间连续运行；

9.高等级 ESD 防静电，冲压、焊接高静电产线不易损坏；

10.专用 ZC100 高频芯片，稳定识别 13.56MHz 各类标签；

11.DC24V 工业标准供电，整机最大功耗仅 2W，节能低发热；

12.RS485 总线支持多级联，一条总线挂载多台读写器，布线成本低；

13.配套多语言开发例程，串口升级，项目集成、后期维护简单。

十一、包装配件清单

1.读写器 ×1

2.通讯线束

3.产品说明书、保修卡

十二、方案总结

VI-IR40-HF 是紧凑型高频工业读写器，体积小巧、IP67 防护、静电防护优异，仅 RS485 总线设计适配多设备级联，专门面向流水线、刀具、零部件近距离 HF 标签识别场景，是狭小工位高频 RFID 采集轻量化优选硬件。
