晓网SL2400Z实测：一颗ZigBee接线式控制器怎么把工厂工矿灯管到每一盏

先泼一盆冷水：消费级ZigBee模块进车间活不过半年

做硬件的同行大概都遇到过这种客户：车间改造照明，上来就问“你们这个模块能不能扛住车间电压波动？雷雨天会不会批量返修？”今天就把晓网SL2400Z这颗接线式单灯控制器拆开聊一聊，从射频到防护到组网。车间是什么环境？12米高钢梁挂着金属货架，2.4G信号多径反射打到你怀疑人生；焊机空压机一起动，电源线上浪涌窜得欢；夏天配电箱里温度能到60度。消费级模块扔进去，demo能跑，三个月后开始掉线，半年后批量返修。客户不会听你解释为什么，他只会觉得你这东西不行。

SL2400Z的硬件底子

这颗东西不是把消费级ZigBee模块塞进防水盒就完事。它是接线式设计，220V进220V出，串在LED驱动和灯具之间。核心射频用的是晓网自家WLT系列ZigBee模组，发射22dBm、接收灵敏度-106dBm，视距2500米。这组数字在车间里的实际意义是：车间高12米、货架金属密集成排，2.4G信号多径反射严重，普通模块在第三盏灯之后就丢包，而高灵敏度接收意味着反射回来的弱信号也能被解出来。

图1  晓网ZigBee款接线式智能路灯控制器（SL2400Z）

防护这组数字，每一条都对应车间一个坑

工厂供电不像市政电网那么干净。焊机启动瞬间电压跌落，空压机切换时浪涌窜入，这些在车间是日常。SL2400Z的供电范围120V到260V，防护端是这台设备最硬的部分，每一项都对应一类现场风险：

图2  防护指标：IP67/±4KV/±8KV/16KV

调光与负载：1000W够不够车间用

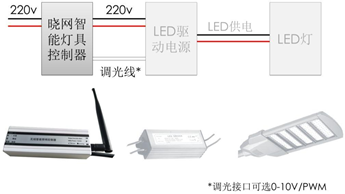

控制器串在220V市电和LED驱动电源之间，输出端支持0-10V和PWM两种调光接口，最大负载1000W。每盏灯的电压、电流、用电量实时上云，这意味着厂务拿到的不是回路总表一个模糊数字，而是每盏灯一份小账。整机功耗0.3W，串在主回路里自身耗电可以忽略。0-10V和PWM两种接口覆盖了市面上绝大多数LED驱动电源，现场不用挑型号。

协议层：为什么不用公版ZigBee

公版ZigBee在大规模部署时有个老问题——路由器角色固定，中心节点挂了整网抖动。晓网自研的无线自动路由协议，支持无角色工作、零延时启动、多级路由深度，节点自动组网、多路径冗余。这也是为什么它能撑到单网关254盏灯、系统级2万个网关的规模。

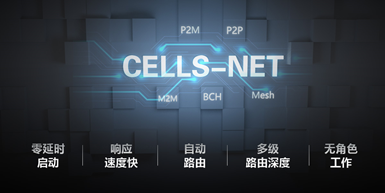

图3  Cellsnet Mesh协议五大特性

两种上行款式，按灯位密度选

灯位密集成排成线——车间主干道、仓库巷道——选ZigBee款SL2400Z，灯与灯之间Mesh自组网，经边缘计算网关上云；灯位分散零星——停车场、庭院灯——选4G Cat.1款，控制器自带4G直连云，不需要集中器。两种款式共用同一套云平台和手机App，后期可以混搭扩容。

现场部署其实不复杂，分三步。第一步断电，把控制器串在LED驱动电源和灯具之间，220V进220V出，不需要改强电布线，老电工二十分钟就能装一盏；第二步上电，控制器自动入网，ZigBee款会通过Mesh邻居一跳一跳接入边缘网关，4G款直接连云端，不需要手动配对；第三步在云平台给灯具分组、命名、下发时控策略。车间灯位密集的场景，一个网关能带254盏灯，32个分组按产线、按区域划分；服务器断网时网关本地仍执行已下发的策略，不会因为云端故障导致照明瘫痪。

最后统一回答几个客户问得最多的问题。第一，老LED驱动不支持0-10V或PWM调光怎么办？这种情况控制器只能开关不能调光，建议换支持调光接口的驱动，成本不高但体验完全不同。第二，车间金属货架多，ZigBee信号会不会被挡？SL2400Z接收灵敏度-106dBm，配合Mesh多跳，金属遮挡场景下只要合理布置网关位置就能覆盖，但现场勘测不能省，别拿会议室距离当车间距离。第三，节能比例能承诺多少？这个真不拍脑袋，跟灯具功率、排班时间、分组策略都有关，上线后用平台拉出的每盏灯用电曲线算，节能效果是可核查的数，不是感觉。
