详细介绍
万物互联的网络世界，智能通信的需求只会越来越强烈，尤其在智能工控领域。ComIn I2120 4G 工 业路由器是面向工业领域推出的新一代4G无线VPN路由器。该设备凭借爆发式成长的4G蜂窝数据网 络和多种有线高速宽带接入服务，提供快速的互联网接入。

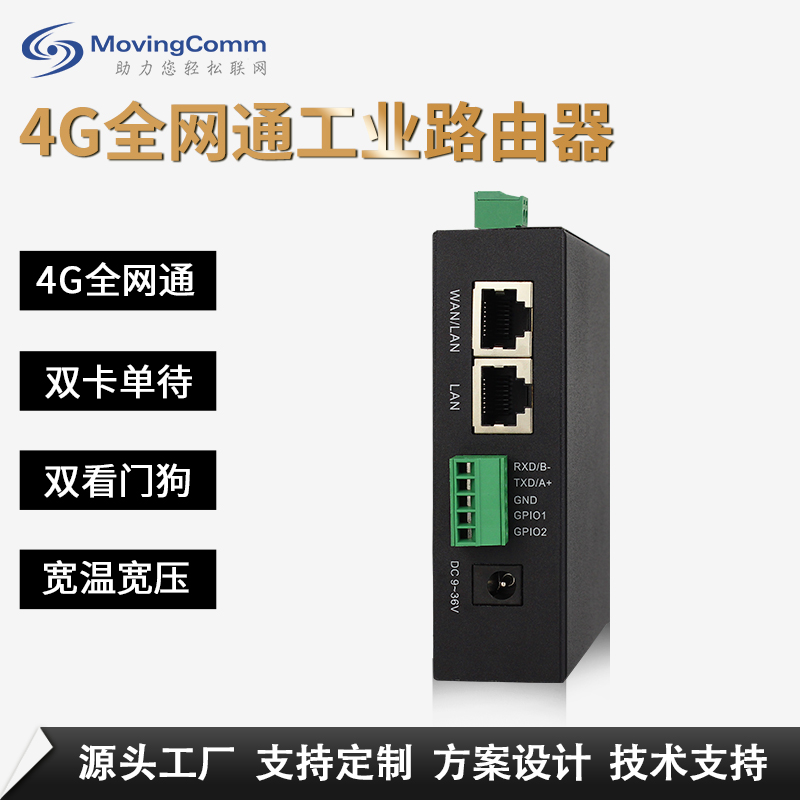

ComIn I2120同时提供一个以太网WAN RJ45网口、一个以太网LAN RJ45网口、一组工业凤凰接 线端子（串口及供电） 、一个抽屉式SIM/UIM卡槽， 可同时连接串口， 以太网口和WIFI，提供数据透 明传输功能。
支持设备云平台远程管理，简洁的图形界面，方便快捷使用，让您随时随地了解设备的当前状态， 广 泛应用于物联网产业链中的M2M行业，如智能电网、智能交通、智能家居、金融、移动POS 终端、 供 应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军 事、空间探索、农业、林业、水务、煤矿、石化等领域。
产品特点
■ 工业级应用设计
ComIn I2120采用稳定性能工业级32位MIPS处理器， 具有企业级别数据通信处理能力， 128MB 系统内存，WIFI支持2.4GHz802.11n无线协议，提供最大速率可达300Mbps。另外，该产品采用金属 外壳，提供隔离保护，特别适合于工控现场的应用，宽电压输入设计9~36VDC，标准12VDC电源输入 , 内置电源反向保护。
■ 稳定可靠
ComIn I2120采用双看门狗设计，保证系统稳定，支持长时间稳定工作。外网通信采用完备的防掉 线 机制，保证数据通信终端永远在线， 同时提供完善的接口保护功能，支持以太网口内置1.5KV电磁隔离 保护、SIM/UIM接口内置15KV ESD保护、电源接口内置反向保护和过压保护、天线接口防雷保护 ( 可选项) 。
■ 方便易用
ComIn I2120提供标准RS232/RS485、以太网和WiFi接口，可直接连接串口设备、以太网设备和 WIFI设备。标准有线WAN口支持标准PPPoE协议，可直接连接ADSL设备。该设备是款智能型数据终 端，上电即可进入数据传输状态。它还支持功能强大的云管理平台，方便多设备管理(可选)，使用方便 , 灵活，支持多种工作模式，可以方便的进行系统配置和维护(包括本地、远端Web和云平台管理)。
硬件规格
CPU
32位MIPS双核工业级处理器 ，核心频率575/580MHz
Flash
16 MB SPI闪 存 (最大支持64MB)
内存
128MB（最大支持256MB）
Wi-Fi
2.4GHz 802.11n MIMO最高支持300Mbps
外置可拆卸高增益WIFI天线
指示灯
PWR指示灯 x 1
SYS状态指示灯x 1
WIFI状 态 指 示 灯 x 1
WAN状 态 指 示 灯 x 1
LAN状 态 指 示 灯 x 1, VPN状 态 指 示 灯 x 1, NET状 态 指 示 灯 x 1
SIM卡状态指示灯 x 1
蜂窝信号强度指示灯 x 3
接口
WAN
一个10/100Mbps 百兆以太网口，MDI/X自适应，内置1.5KV 电磁隔离保护
LAN
一个10/100Mbps 百兆以太网口，MDI/X自适应，内置1.5KV
电磁隔离保护
工业端子
2.54mm标准凤凰式接线端子连接器 ， 支持RS232/RS485
串行 连接。包括直流电源输入引脚DI、DO
SIM
双NanoSIM卡托设计 ，支持1.8V/3V SIM/UIM卡 ， 内置
15KV ESD 保护 ，支持热拔插 ，支持内置eSIM卡（可选）
电源
标准DC接口 ， 内置电源反向保护
Reset
一个针孔式复位按钮
WPS
WiFi 快速连接按钮
天线接口
2个标准SMA母天线连接器 ，50欧姆（蜂窝)
2个标准RP SMA公头天线连接器 ，50欧姆（WiFi）
Phoenix Terminal
规格: 2 x 2.54mm VIN (DC输入)
GND (DC输入)
规格: 5x 2.54mm
GPIO2 (GPIO输入0/3.3V)
GPIO1 (GPIO输出0/3.3V)
GND (RS232)
TXD/A+(默认协议为RS485)
RXD/B- (默认协议为RS485)
电源输入
电源类型
12VDC/ 1A
电源功率
9~ 36VDC Wide Power Input
功耗
<450mA ( 12V) , Average 170 mA@ 12V
看门狗
内嵌硬件看门狗 ，支持设备运行自检技术 ，设备运行故障自修复
EMC
静电
EN61000-4-2, Level4
辐射电场
EN61000-4-3, Level4
脉冲电场
EN61000-4-4, Level4
浪涌
EN61000-4-5, Level3
传导干扰
EN61000-4-6, Level4
工频干扰
EN61000-4-8,水平方向/垂直方向
400A/m (>level 4)
震荡波抗干扰度
EN61000-4-6, Level4
外壳
金属外壳 ，外壳和系统安全隔离 ，特别适合工控现场应用。
产品尺寸
95mm x 98mm x 28 mm (不包括天线和安装套件)
产品重量
大约280g (不包括天线和安装套件)
工作环境
工作温度: -35°C to 75°C
存储温度: -40°C to 85°C
工作湿度: 10% to 95% RH ( 不凝结)
存储湿度: 5% to 95% RH ( 不凝结)
操作系统
Linux SDK 或 OpenWRT
4G/3G/2G 蜂窝网络规格
LTE 类别
LTE Cat 4
频率
CN版本
LTE-FDD: B1, B3, B5, B8
LTE-TDD: B34, B38, B39, B40, B41
WCDMA: B1, B5, B8
GSM: B3, B8
EU版本
LTE-FDD: B1, B3, B5, B7, B8, B20, B28
LTE-TDD: B38, B40, B41
WCDMA: B1, B5, B8
GSM: B3, B8
AU版本
LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B28, B66
LTE-TDD: B40
WCDMA: B1, B2, B4, B5, B8
GSM: B2, B3, B5, B8
数据速率
LTE
LTE-FDD: 上行 50Mbps /下行150Mbps
LTE-TDD: 上行 30Mbps /下行130Mbps
DC-HSPA+
上行 5.76Mbps /下行21Mbps
WCDMA
上行 384Kbps /下行384Kbps
EDGE
上行 236.8Kbps /下行236.8Kbps
GPRS
上行 85.6Kbps /下行85.6Kbps
发射功率
<24dBm
Class 4 (33dBm±2dB) for EGSM900 Class 1 (30dBm±2dB) for DCS1800
Class E2 (27dBm±3dB) for EGSM900 8-PSK
Class E2 (26dBm±3dB) for DCS1800 8-PSK Class 3 (24dBm+1/-3dB) for WCDMA bands Class 3 (23dBm±2dB) for LTE-FDD bands
Class 3 (23dBm±2dB) for LTE-TDD bands
接受灵敏度
<-109dBm
说明 ：以上支持制式及无线频段的信息随着4G模组的应用而变化 ，出货前需与销售人 员确认需要支持的网络制 式及无线频段是否满足。
无线规格
无线标准
IEEE 802.11b/g/n
工作频段
2.4GHz (2.412-2.4835GHz)
无线功能
2.4GHz信道选择
1–13信道
带宽选择
20MHz / 40MHz
TX/RX
2.4GHz: 2T2R
MIMO
DL: 2X2 MIMO
调制
11b: DBPSK, DQPSK and CCK and DSSS
11g: BPSK, QPSK, 16QAM, 64QAM and OFDM
11n: MCS0~15 OFDM
发射功率
16±2dBm
接受灵敏度
-90±2dBm in 802.11n HT20 MCS0
天线种类
外置天线
用户连接
最多支持32个用户
安全及加密
WPA/WPA2安全机制
软件功能
主要功能
WAN
支持静态IP, DHCP, PPPoE,
支持移动网络,有线网络双链路智能热备份功能
支持链路检测 ，发送心跳检测包检测 ，断线自动连接
WiFi
支持Client, AP,两种工作模式
支持WPA/WPA2加密方式 ， MAC地址过滤等功能
VPN
支持 VPN Client PPTP/L2TP/OpenVPN/IPSec/GRE/WireGuard
远程管理
SYSLOG / HTTP等功能
支持本地和远程在线升级 ，导入导出配置文件
云管理平台TR069
支持APN/VPDN
支持IPV4及IPV6
支持NTP
支持VLAN, MAC地址克隆
支持多个DHCP服务器 ,DHCP客户端 ,DHCP和MAC地址绑定 DDNS，防火 墙，DMZ等
支持TCP/IP,UDP,HTTP等网络协议
支持多种串行直通方式 ,UDP客户端 ,TCP客户端,服务器
