产品描述

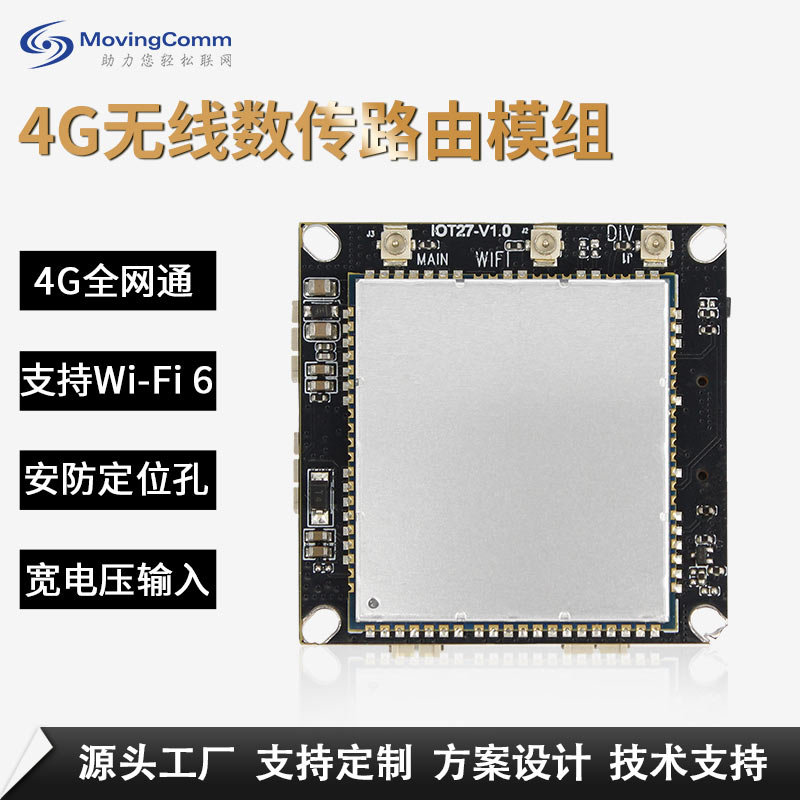

ComIoT 27无线监控路由核心板，基于国产4G蜂窝通信和Wi-Fi技术平台，支持FDD-LTE、TDD-LTE 及WLAN 多种网络制式的无线通信组件，专为即插即用无线监控应用而设计。ComIoT 27亦可广泛应用于各种物联网前端数据采集汇集，以及中高速数据传输单元（DTU），标准化接口直接对接控制主板快速联调实现应用解决方案。ComIoT 27主要提供了电源接口、USB接口、SIM卡座接口、软复位按键、休眠唤醒接口、RF接口、10M/100M网络接口。

设备接口标识说明

项目

规格描述

备注

电源接口

输入：DC5~12V


USB 接口

Type 接口×1


UIM 接口

1.8V/3.0V Nano (U)SIM 卡


以太网接口

RJ45，10/100 M 自适应，LAN/WAN 可配置


UART 接口

UART 接口×1


复位键

长按 3 秒以上恢复出厂设置


LED 指示灯

开机状态




硬件规格

主芯片

ASR1803 平台

Flash

16MB

DDR

32MB

Wi-Fi 协议

802.11 b/g/n/ax

以太网接口

LAN 口

支持网络频段

CN

TDD LTE: B34/B38/B39/B40/B41

FDD LTE: B1/B3/B5/B8

WCDMA: B1/B5/B8

AU

TDD LTE: B38/B40/B41

FDD LTE: B1/B3/B5/B7/B8/B20/B28

WCDMA: B1/B5/B8

NA

TDD LTE: B38/B40/B41

FDD LTE: B1/B2/B3/B4/B5/B7/B8/B28/B12/ B17/B66

WCDMA: B1/B2/B4/B5/B8

LTE速率

FDD-LTE 150M DL / 50M UL Cat4

TDD-LTE 130M DL / 35M UL Cat4

LTE 发射功率

23±2dBm

SIM 卡槽

支持 Nano SIM 卡

串口

支持 1 路串口

网口

支持 1 路 RJ45 网口

Wi-Fi

2.4G

Wi-Fi速率

286Mbps

Wi-Fi 发射功率

12±1dBm

大连接设备数

32个

USB接口

支持 1 路 USB2.0 （Type C）

RESET

支持恢复出厂设置按钮

电源、网口及USB Pitch

1.25mm

LED 指示灯

Wi-Fi 黄灯/WAN 绿灯/LTE 信号蓝灯/4G 灯/3G灯

电源指示红灯

拨号方式

RNDIS

操作系统

Windows/Linux/Android

工作温度

-20℃ - 70℃

工作电压

5～12V
