抗干扰+超大组网容量！晓网WLT2420SZ工业ZigBee模块物联网落地方案解析

一、工业物联网无线数传的现实需求痛点

在智慧路灯、工厂传感采集、仓储定位、环境监测等工业物联网场景中，传统2.4G无线设备普遍存在同频干扰严重、组网容量小、传输不稳定、功耗偏高等问题。项目落地对无线模块提出严苛要求：抗干扰能力强、远距离稳定传输、超低功耗、支持批量SMT贴片、可支撑大规模节点自组网。基于晓网官方数据，本文全方位解析WLT2420SZ邮票孔贴片ZigBee模块的技术优势与工程落地方案。

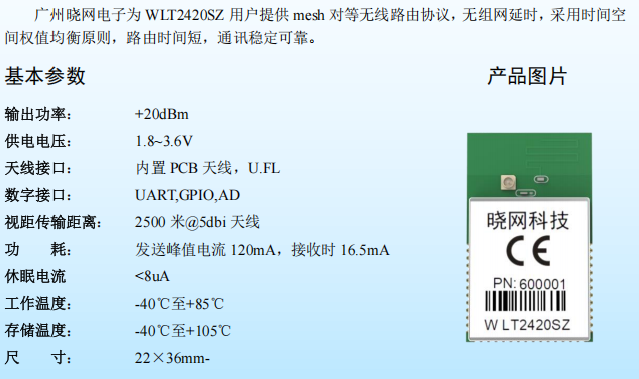

二、模块硬件、射频与核心组网能力

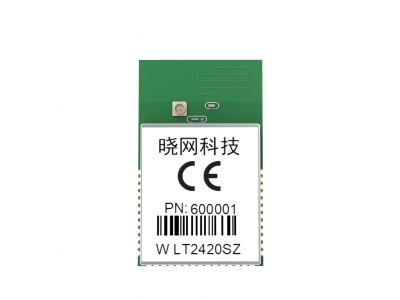

WLT2420SZ为工业级邮票孔贴片ZigBee数传模块，拥有两款硬件版本：WLT2420SZ‑A（内置PCB天线）、WLT2420SZ‑U（U.FL外置天线接口），整机尺寸22×36mm，适配终端设备小型化设计与批量SMT生产。

射频性能表现优异，模块最大射频输出功率+20dBm，搭配5dBi高增益天线、视距环境下最远传输2500米。工作频段覆盖2.400‑2.520GHz，搭载16路标准ZigBee信道+9路扩展信道，可有效规避WiFi、蓝牙等2.4G设备的同频干扰，大幅提升复杂厂房、楼宇环境的通信稳定性。模块支持2Mbps最高无线速率，串口最高波特率可达1.5Mbps，满足高低速数据透传需求。

电气性能适配工业低功耗场景，工作电压1.8‑3.6V，发送峰值电流120mA，接收电流16.5mA，休眠电流＜8μA，适配电池供电的传感终端；支持‑40℃~+85℃工业宽温工作，适配户外、车间严苛工况。网络层面搭载晓网自研Mesh对等无线路由协议，实现零组网延时；支持65536个隔离PAN‑ID网段，单网段最大支持65536个节点，兼容点对点、主从、广播、Mesh全场景组网拓扑。

三、工程落地四大核心组网问题解析

1、路由碎片问题与标准化处理方案

大规模网络长期运行、节点频繁上下电与移动，会产生无效路由残留，引发网络时延升高、局部节点间歇性丢包。工程标准解决方案：通过网关定期复位刷新路由表、大型项目划分多组PAN‑ID子网、故障节点完整断电退出、版本迭代后恢复出厂重组网，保障网络长期稳定运行。

2、非法设备入网安全防护机制

⚠️客观说明：模块固件无内置MAC硬件黑名单功能。项目可通过三重防护实现安全管控：设置项目专属PAN‑ID网段隔离、配置加密网络密钥、网关业务层白名单过滤陌生报文，彻底杜绝非法设备入网。

3、云平台双模式数据对接

模块标准原始帧格式：AA D1+地址+用户数据+55，搭配网关支持事件主动上报、主机轮询采集双模式并行。默认十六进制原始透传，可通过网关二次封装JSON格式，无缝对接私有云、晓网云等各类物联网平台。

4、多类型终端混合接入规范

模块不区分设备类型，传感器、开关、采集器可混合接入同一网络。工程规范：电池休眠终端禁止充当网络中继，避免弱化网络覆盖；超大规模项目通过多子网拆分，均衡信道负载。

四、硬件部署关键规范（工程必看）

1. PCB天线版本：天线区域预留≥20mm全层净空，禁止铺铜、摆放金属器件；

2. U.FL外置天线版本：必须外接合格天线后再上电，避免射频器件烧毁；

3. 5V主控适配：串口TXD/RXD串联200Ω电阻做电平匹配；

4. 开发提速：依托官方WltZigBeeCfg配置软件、评估套件、原理图库，快速完成功能验证与产品迭代。

总结

整体而言，晓网WLT2420SZ是一款适配工业物联网全场景的高稳定性ZigBee贴片模块，凭借多信道抗干扰、零延时Mesh组网、超大节点容量、工业低功耗四大核心优势，完美适配智慧照明、工业采集、环境监测、仓储定位等项目。
